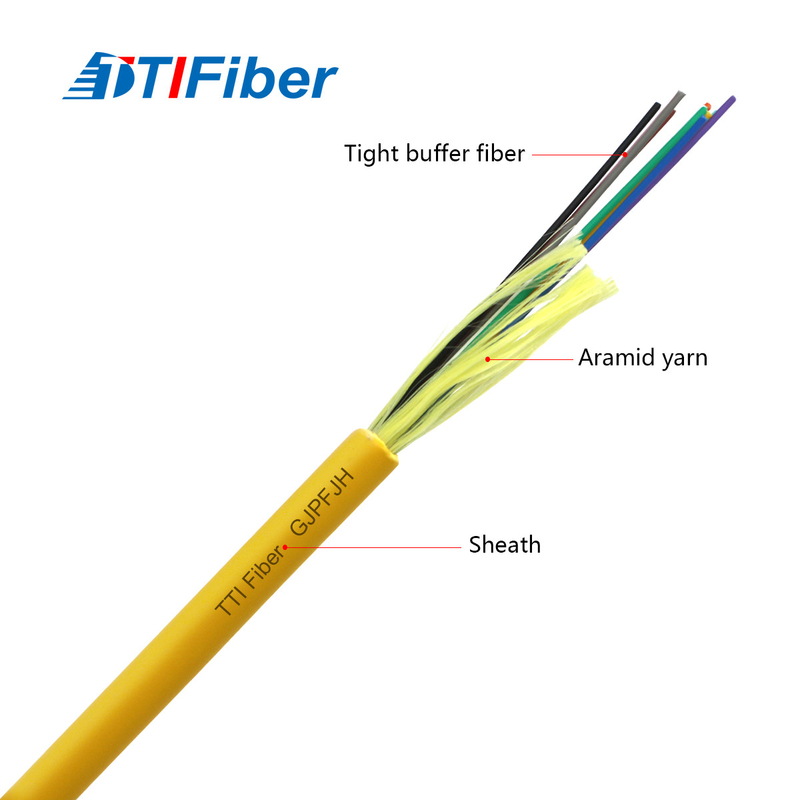

GJPFJH Multicord Tight Buffer สายเคเบิลไฟเบอร์โหมดเดียวสำหรับ Indoor
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | TTI |
| ได้รับการรับรอง: | CE / ROHS |
| หมายเลขรุ่น: | SM |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | ต่อรองได้ |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่อง PE |
| เวลาการส่งมอบ: | 3 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, D/A, D/P, , ,Paypal |
| สามารถในการผลิต: | 5000 ชิ้น / วัน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | สายเคเบิลในร่ม | พิมพ์: | ในร่ม |
|---|---|---|---|
| ประเภทไฟเบอร์: | SM/MM | แกน: | 6 คอร์ |
| แอปพลิเคชัน: | เครือข่าย | สี: | สีเหลือง |
| ประเภทสายเคเบิล: | GJPFJH | ||
| แสงสูง: | GJPFJH สายเคเบิลไฟเบอร์โหมดเดี่ยว,สายเคเบิลไฟเบอร์โหมดเดี่ยว 6 คอร์,สายเคเบิลไฟเบอร์ออปติกบัฟเฟอร์แน่น |
||
รายละเอียดสินค้า
GJPFJH Multicord Tight Buffer สายไฟเบอร์ออปติก Single mode Fiber Cable For indoor
พิมพ์
---LC,SC,ST,FC,MTRJ,MU SMA,MTP/MPO
--- โหมดเดี่ยว, มัลติโหมด, OM1, OM2, OM3,10G OM4
---หุ้มเกราะ ไม่หุ้มเกราะ
---หุ้มเกราะ ไม่หุ้มเกราะ
---- หลายคอร์, โหมดการปรับสภาพ
--- ยุทธวิธีพิเศษ ฯลฯ
--- ยุทธวิธีพิเศษ ฯลฯ
คุณสมบัติ
1. การสูญเสียผลตอบแทนสูง
2. การสูญเสียการแทรกต่ำ
3. สายแพทช์ผ่าน RoHS, ISO9001
4. แจ็คเก็ต LZSH หรือ PVC
5. CCTC A ประเภทปลอกสายไฟเบอร์ออปติก
ลักษณะเฉพาะ:
ความสามารถในการทำงานเหนือสเปกตรัมออปติคอลเต็มรูปแบบตั้งแต่ 1260-1625 นาโนเมตร ความยาวคลื่นที่ใช้งานได้มากขึ้น ความสามารถในการรับส่งข้อมูลที่เพิ่มขึ้น รองรับ DWDM และ CWDM เข้ากันได้กับอุปกรณ์ 1310 นาโนเมตรที่มีอยู่ การป้องกันที่ดีและความเสถียรของแรงของแถบที่ดีเยี่ยม การสูญเสียการประกบต่ำ และประสิทธิภาพการต่อเชื่อมสูง
|
aracteristics
|
เงื่อนไข
|
มูลค่าที่กำหนด
|
หน่วย
|
|
|
ลักษณะทางแสง
|
||||
|
การลดทอน
|
1310 นาโนเมตร
|
≤0.35
|
[เดซิเบล/กม.]
|
|
|
|
|
1383 นาโนเมตร
|
≤0.31
|
[เดซิเบล/กม.]
|
|
|
|
1550 นาโนเมตร
|
≤0.20
|
[เดซิเบล/กม.]
|
|
|
|
1625 นาโนเมตร
|
≤0.23
|
[เดซิเบล/กม.]
|
|
การลดทอนเทียบกับความยาวคลื่น
|
1285-1330 นาโนเมตร
|
≤0.03
|
[เดซิเบล/กม.]
|
|
|
แม็กซ์µ ความแตกต่าง
|
1525-1575 นาโนเมตร
|
≤0.02
|
[เดซิเบล/กม.]
|
|
|
ค่าสัมประสิทธิ์การกระจายตัวของสี
|
1285-1340 นาโนเมตร
|
≥ -3.0 , ≤3.0
|
[ps/(นาโนเมตร-กม.)]
|
|
|
|
|
1550 นาโนเมตร
|
≤18
|
[ps/(นาโนเมตร-กม.)]
|
|
|
|
1625 นาโนเมตร
|
≤22
|
[ps/(นาโนเมตร-กม.)]
|
|
ความยาวคลื่นศูนย์ Disperson
|
|
1312±10
|
[นาโนเมตร]
|
|
|
ความชันการกระจายตัวเป็นศูนย์
|
|
≤0.090
|
[ps/(mn .)2-กม.)]
|
|
|
ค่าปกติ
|
|
0.086
|
[ps/(mn .)2-กม.)]
|
|
|
PMD
|
|
|
|
|
|
ไฟเบอร์ส่วนบุคคลสูงสุด
|
|
≤0.2
|
[ps/√km]
|
|
|
ค่าออกแบบลิงค์ (M=20.Q=0.01%)
|
|
≤0.1
|
[ps/√km]
|
|
|
ค่าปกติ
|
|
0.04
|
[ps/√km]
|
|
|
ความยาวคลื่นตัดสายเคเบิล Acc
|
|
≤1260
|
[นาโนเมตร]
|
|
|
โหมดสนามเส้นผ่านศูนย์กลาง (MFD)
|
1310 นาโนเมตร
|
9.2±0.4
|
[มม.]
|
|
|
|
|
1550 นาโนเมตร
|
10.4±0.5
|
[มม.]
|
|
ดัชนีการหักเหของแสงกลุ่มที่มีประสิทธิภาพ (Nเอฟเฟ่)
|
1310 นาโนเมตร
|
1.466
|
|
|
|
|
|
1550 นาโนเมตร
|
1.467
|
|
|
จุดไม่ต่อเนื่อง
|
1310 นาโนเมตร
|
≤0.05
|
[เดซิเบล]
|
|
|
|
|
1550 นาโนเมตร
|
≤0.05
|
[เดซิเบล]
|
|
ลักษณะทางเรขาคณิต
|
||||
|
เส้นผ่านศูนย์กลางหุ้ม
|
|
124.8±0.7
|
[มม.]
|
|
|
การหุ้มที่ไม่เป็นวงกลม
|
|
≤0.7
|
[%]
|
|
|
เส้นผ่านศูนย์กลางเคลือบ
|
|
245±5
|
[มม.]
|
|
|
ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ
|
|
≤12.0
|
[มม.]
|
|
|
การเคลือบไม่เป็นวงกลม
|
|
≤6.0
|
[%]
|
|
|
ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง
|
|
≤0.5
|
[มม.]
|
|
|
ขด (รัศมี)
|
|
≥4
|
[ม.]
|
|
|
ระยะเวลาในการจัดส่ง
|
|
50.40
|
[กม./รีล]
|
|
|
ลักษณะสิ่งแวดล้อม (1310 นาโนเมตร, 1550 นาโนเมตร & 1625 นาโนเมตร)
|
||||
|
การพึ่งพาอุณหภูมิ
เหนี่ยวนำลดทอนที่
|
- 60oC ถึง +85oค
|
≤0.05
|
[เดซิเบล/กม.]
|
|
|
การหมุนเวียนของอุณหภูมิ-ความชื้น
เหนี่ยวนำลดทอนที่
|
- 10oC ถึง +85oC, 98% RH
|
≤0.05
|
[เดซิเบล/กม.]
|
|
|
การพึ่งพาน้ำ
เหนี่ยวนำลดทอนที่
|
23oC เป็นเวลา 30 วัน
|
≤0.05
|
[เดซิเบล/กม.]
|
|
|
การพึ่งพาความร้อนชื้น
เหนี่ยวนำลดทอนที่
|
85oC และ 85% RH เป็นเวลา 30 วัน
|
≤0.05
|
[เดซิเบล/กม.]
|
|
|
ความร้อนแห้งที่
|
85oค
|
≤0.05
|
[เดซิเบล/กม.]
|
|
|
ข้อกำหนดทางกล
|
||||
|
การทดสอบการพิสูจน์
|
ออฟไลน์
|
≥9.0
|
[N]
|
|
|
|
|
|
≥1.0
|
[%]
|
|
|
|
|
≥100
|
[kpsi]
|
|
การลดทอนที่เกิดจาก Macro-bend
|
|
|
|
|
|
1 หมุนแกนขนาดเส้นผ่านศูนย์กลาง 32 มม.
|
1550 นาโนเมตร
|
≤0.05
|
[เดซิเบล]
|
|
|
100 หมุนรอบแกนขนาดเส้นผ่านศูนย์กลาง 50 มม.
|
1310 นาโนเมตร & 1550 นาโนเมตร
|
≤0.05
|
[เดซิเบล]
|
|
|
100 หมุนรอบแกนขนาดเส้นผ่านศูนย์กลาง 60 มม.
|
1625 นาโนเมตร
|
≤0.05
|
[เดซิเบล]
|
|
|
แรงแถบเคลือบ
|
แรงเฉลี่ยทั่วไป
|
1.7
|
[N]
|
|
|
|
|
กำลังสูงสุด
|
≥1.3 ≤8.9
|
[N]
|
|
พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นแบบไดนามิก nd
|
|
≥20
|
|
|
|
สิ่งของ
|
สถานะโสด
|
หลายโหมด
|
|
|
ประเภทประกบ
|
UPC
|
APC
|
พีซี
|
|
การสูญเสียการแทรก
|
<หรือ=0.3dB
|
<หรือ=0.2dB
|
<หรือ=0.3dB
|
|
การสูญเสียผลตอบแทน
|
>หรือ=45dB
|
>หรือ=55dB
|
>หรือ=35dB
|
|
ความสามารถในการทำซ้ำ
|
<หรือ=0.1dB
|
<หรือ=0.1dB
|
<หรือ=0.1dB
|
|
อุณหภูมิ
|
-40/+80
|
||
|
ประเภทไฟเบอร์
|
โหมดเดียว (APC โปแลนด์)
|
มัลติโหมด (PC / Flat Polish)
|
||
|
พารามิเตอร์
|
มาตรฐาน
|
ขาดทุนน้อย
|
มาตรฐาน
|
ขาดทุนน้อย
|
|
การสูญเสียการแทรกสูงสุด
|
<0.70
|
<0.35db
|
<0.70dB
|
<0.35dB
|
|
ผลตอบแทนขาดทุน
|
>60dB
|
|
ไม่มี
|
|
|
ความทนทาน
|
500Matings
|
|
|
|
|
อุณหภูมิในการทำงาน
|
-40C ถึง 80C
|
|
|
|
|
ทดสอบความยาวคลื่น
|
1310nm
|
850nm
|
||
|
วัสดุ
|
OS1
9/125μm
(1310/1550nm)
|
OM1
62.5/125μm
(850/1300 นาโนเมตร)
|
OM2
50/125μm
(850/1300 นาโนเมตร)
|
OM3
50/125μm
(850/1300 นาโนเมตร)
|
|||||||
|
การลดทอน (dB/km) ค่าทั่วไป
|
0.4/0.3
|
3.5/1.5
|
3.5/1.5
|
2.7/0.7
|
|||||||
|
แบนด์วิดท์ขั้นต่ำ (MHz•km)
|
ไม่มี
|
400/400
|
160/500 -
|
1500/500 -
|
|||||||
|
เส้นผ่านศูนย์กลางบัฟเฟอร์หลัก
|
250μm
|
250μm
|
250μm
|
250μm
|
|||||||
|
สมาชิกที่แข็งแกร่ง
|
องค์ประกอบ 4x1320 เดซิเท็กซ์เคฟลาร์
|
||||||||||
|
อุณหภูมิการจัดเก็บ/การทำงาน/การติดตั้ง
|
-20℃~+60℃
|
||||||||||
|
วัสดุฝัก
|
ปลอก PVC หรือ LSZH
|
||||||||||
|
ข้อกำหนดสายไฟเบอร์ออปติก
|
|||||||||||
|
จำนวนไฟเบอร์
|
2
|
4
|
6
|
8
|
12
|
16
|
24
|
||||
|
เส้นผ่านศูนย์กลางภายนอกที่กำหนด (มม.)
|
5.0±0.2
|
5.1±0.2
|
5.3±0.2
|
5.9±0.2
|
6.6±0.2
|
7.5±0.2
|
8.2±0.2
|
||||
|
น้ำหนักที่กำหนด (กก./กม.)
|
19
|
21
|
23
|
28
|
34
|
46
|
57
|
||||
|
แม็กซ์โหลดแรงดึง
|
ระยะยาว (N)
|
220
|
|||||||||
|
ระยะสั้น (N)
|
660
|
||||||||||
